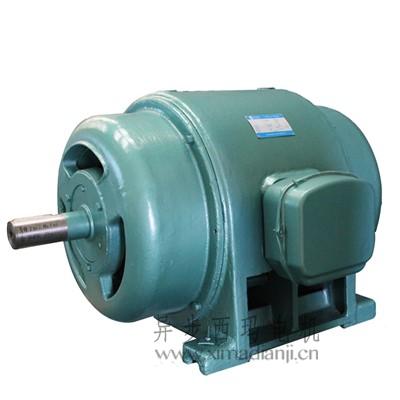

一、JS系列籠型轉子三相異步交流電機概述
JS、中型電動機可驅動各種不同的機械,如通風機、壓縮機、水泵、破碎機、球磨機、切削機床、運輸機械及其它設備,可供煤礦、機械工業、發電廠及各種工礦企業中作原動機用。
JS系列為鼠籠轉子三相異步電動機
JS系列電動機符合部頒標準JB563-64技術條件的規定
本系列電動機為防護式。根據用戶需要,也可制成管道通風式。
防護式電動機應裝置在海拔高度不超過1,000米,周圍空氣溫度不高于+40℃,不低于0℃,空氣清潔,無酸、堿等腐觸性氣體的室內。電動機不允許在含有爆炸性氣體或塵埃較多的環境中工作。
當電動機周圍空氣的溫度超過上述規定或空氣不清潔時,應采用管道通風方式。此時通入電動機兩端的冷卻空氣溫度應為0℃~+40℃,并且應保證管道和電動機內部的空氣壓力高于周圍空氣的壓力,必要時應加裝鼓風機、濾塵器等。
JS系列鼠型電動機允許全電壓直接起動。如用戶的電網不允許全電壓直接起動時,可以采用降低電壓起動,但此時起動轉矩將與起動電壓成平方關系降低。

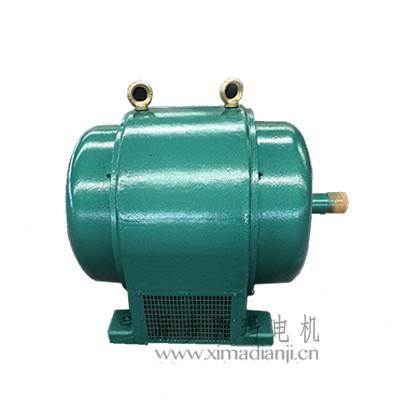

二、JS系列籠型轉子三相異步交流電機結構簡述
電動機的的基本安裝型式為機座帶底腳臥式安裝。所有型號的電動機都可采用聯軸器與被驅動機械聯接。電動機采用兩側對稱的徑向通風系統,冷卻空氣自兩側端蓋的進風口進入,一部分經過電動機轉子上的風扇或風葉片吹過定子線圈的端接部分,另一部分經過轉子鐵芯中的徑向通風槽,然后由機座側面的出風口逸出。
管道通風式電動機的通風系統與上述相同。
電動機的軸承采用滾動軸承,所用的軸承牌號見表1,軸承潤滑脂牌號為鋰基潤滑脂ZL-3。
從電動機的軸伸端看,電動機出線盒在機座的右側。
JS系列電動機可以根據用戶的要求制成雙軸伸,其中任一個軸伸均可用以傳遞電動機的額定功率(球軸承端只能用聯軸器傳動)。
如果電動機的的負載轉矩(驅動鼓風機、水泵等時)和轉速成平方關系下降時,電動機允許在低轉速下長期運轉。
表1 表2
機座號 | 軸承規格 | 轉速 | 100 | 90 | 80 | 70 | 60 | 40 | ||
軸伸端 | 非軸伸端 | 轉矩 | 100 | 96 | 91 | 85 | 80 | 62 | ||
11 | NU319 | 6319 | 功率 | 100 | 86 | 73 | 60 | 48 | 25 | |
12 | NU320 | 6320 | ||||||||
13 | NU322 | 6322 | ||||||||
14 | 22228 | NU324 | ||||||||
15 | 22230C | NU326 |
三、JS系列籠型轉子三相異步交流電機型號含義
如: JS115-6表示鼠籠型轉子異步電動機,11號機座,鐵芯長度為5號,6極。

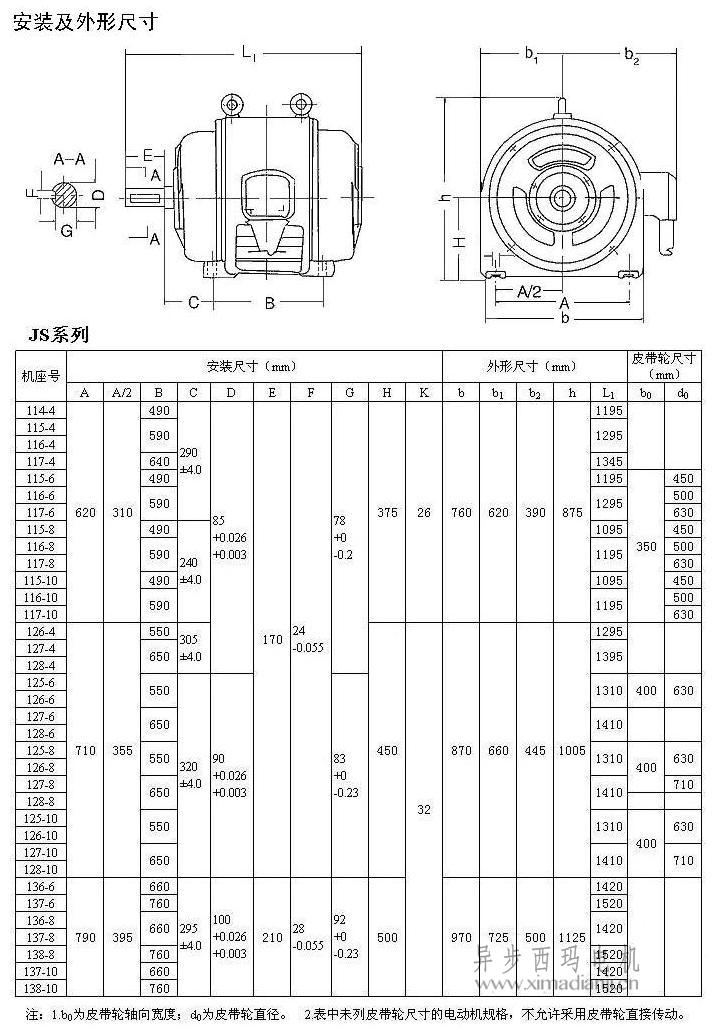

四、JS系列籠型轉子三相異步交流電機安裝尺寸圖
型 號 | 功率 | 轉速 | 定子 電流 | 效率 | 功率 因數 | 起動電流 | 起動轉矩 | 最大轉矩 | 冷卻 空氣量 | 轉子飛 輪力矩 | 被帶動機 械的最大 允許飛輪 力矩 | 重量 |
額定電流 | 額定轉矩 | 額定轉矩 | ||||||||||
KW | r/min | A | % | COSФ | A | 倍 | 倍 | m3/s | kg·m2 | kg·m2 | kg | |
380V 同步轉速 750r/min (8極)——西安西瑪電機·西安西瑪集團 | ||||||||||||
JS115-8 | 60 | 730 | 118 | 89 | 0.83 | 5.5 | 1.0 | 1.6 | 0.41 | 24 | 860 | 950 |
JS116-8 | 70 | 730 | 137 | 90 | 0.84 | 5.5 | 1.0 | 1.6 | 0.45 | 27 | 1110 | 1030 |
JS117-8 | 80 | 730 | 155 | 90.5 | 0.84 | 5.5 | 1.0 | 1.6 | 0.50 | 30 | 1300 | 1110 |
JS125-8 | 95 | 735 | 187 | 91 | 0.85 | 5.5 | 1.0 | 1.6 | 0.60 | 47 | 1200 | 1210 |
JS126-8 | 110 | 735 | 216 | 91 | 0.85 | 5.5 | 1.0 | 1.6 | 0.60 | 54 | 1500 | 1380 |
JS127-8 | 130 | 735 | 253 | 92 | 0.85 | 5.5 | 1.0 | 1.6 | 0.70 | 62 | 1890 | 1500 |
JS128-8 | 155 | 735 | 301 | 92 | 0.85 | 5.5 | 1.0 | 1.6 | 0.80 | 67 | 2000 | 1600 |
JS136-8 | 180 | 735 | 333 | 92 | 0.85 | 5.5 | 1.0 | 1.6 | 0.90 | 79 | 1860 | 1697 |
JS137-8 | 210 | 735 | 389 | 92 | 0.86 | 5.5 | 1.0 | 1.6 | 1.0 | 89 | 1950 | 1793 |
JS138-8 | 245 | 735 | 453 | 92.5 | 0.87 | 5.5 | 1.0 | 1.6 | 1.1 | 100 | 2340 | 1965 |
JS138-8A | 280 | 735 | 534.6 | 92 | 0.865 | 5.5 | 1.0 | 1.6 | 2000 | |||
JS138-8B | 320 | 740 | 604.8 | 92.4 | 0.87 | 5.5 | 1.0 | 1.6 | 2030 |
