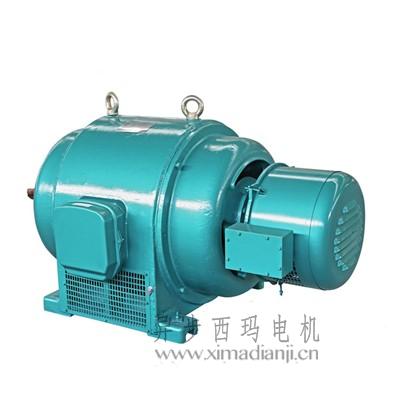

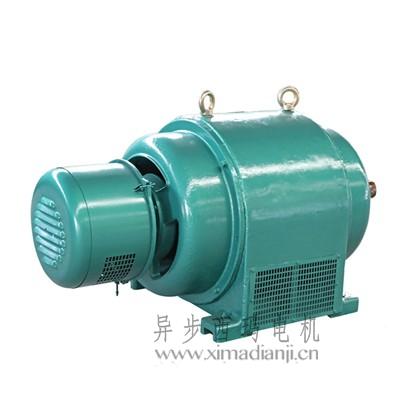

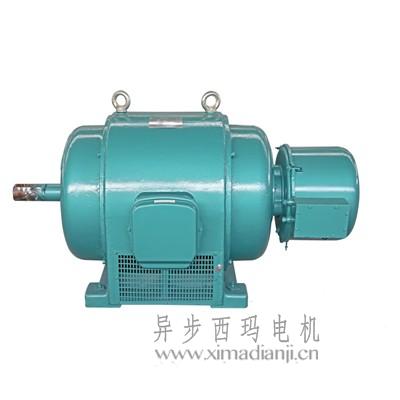

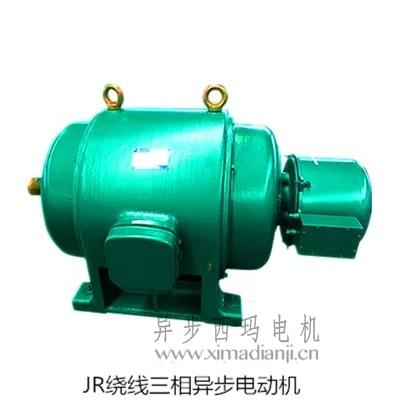

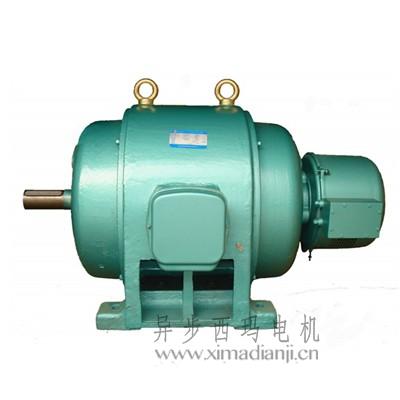

JR系列繞線三相異步交流電機電動機的的基本安裝型式為機座帶底腳臥式安裝。所有型號的電動機都可采用聯軸器與被驅動機械聯接。電動機采用兩側對稱的徑向通風系統,冷卻空氣自?xún)蓚?cè)端蓋的進風口進入
一、概述
JR系列中型電動機可驅動各種不同的機械,如通風機、壓縮機、水泵、破碎機、球磨機、切削機床、運輸機械及其它設備,可供煤礦、機械工業、發電廠及各種工礦企業中作原動機用。
JR系列為繞線轉子三相異步電動機
JR系列電動機符合部頒標準JB564-64技術條件的規定
本系列電動機為防護式。根據用戶需要,也可制成管道通風式。
防護式電動機應裝置在海拔高度不超過1,000米,周?chē)諝鉁囟炔桓哂?40℃,不低于0℃,空氣清潔,無酸、堿等腐觸性氣體的室內。電動機不允許在含有爆炸性氣體或塵埃較多的環境中工作。
當電動機周?chē)諝獾臏囟瘸^(guò)上述規定或空氣不清潔時,應采用管道通風方式。此時通入電動機兩端的冷卻空氣溫度應為0℃~+40℃,并且應保證管道和電動機內部的空氣壓力高于周?chē)諝獾膲毫?,必要時應加裝鼓風機、濾塵器等。
二、結構簡述
電動機的的基本安裝型式為機座帶底腳臥式安裝。所有型號的電動機都可采用聯軸器與被驅動機械聯接。電動機采用兩側對稱的徑向通風系統,冷卻空氣自?xún)蓚?cè)端蓋的進風口進入,一部分經過電動機轉子上的風扇或風葉片吹過定子線圈的端接部分,另一部分經過轉子鐵芯中的徑向通風槽,然后由機座側面的出風口逸出。
管道通風式電動機的通風系統與上述相同。
電動機的軸承采用滾動軸承,所用的軸承牌號見表1,軸承潤滑脂牌號為鋰基潤滑脂ZL-3。
從電動機的軸伸端看,電動機出線盒在機座的右側。
JR系列電動機在降低轉矩的條件下,允許長期減速運轉。此時允許輸出的功率和轉矩與轉速的對應關系應符合表2之規定。
如果電動機的的負載轉矩(驅動鼓風機、水泵等時)和轉速成平方關系下降時,電動機允許在低轉速下長期運轉。
表1 表2
機座號 | 軸承規格 | 轉速 | 100 | 90 | 80 | 70 | 60 | 40 | ||
軸伸端 | 非軸伸端 | 轉矩 | 100 | 96 | 91 | 85 | 80 | 62 | ||
11 | NU319 | 6319 | 功率 | 100 | 86 | 73 | 60 | 48 | 25 | |
12 | NU320 | 6320 | ||||||||
13 | NU322 | 6322 | ||||||||
14 | 22228 | NU324 | ||||||||
15 | 22230C | NU326 |
三、型號含義
如:
JR115-6表示繞線型轉子異步電動機,11號機座,鐵芯長度為5號,6極。
JR系列電動機分有電刷提升和短路裝置與無電刷提升和短路裝置兩種。
三、安裝尺寸圖對照表
