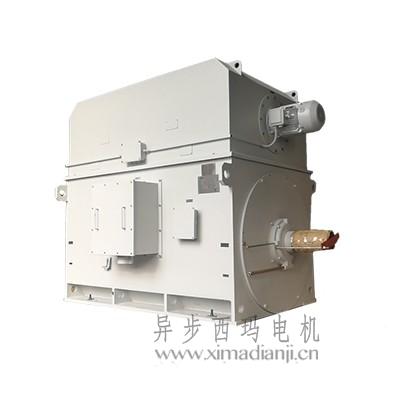

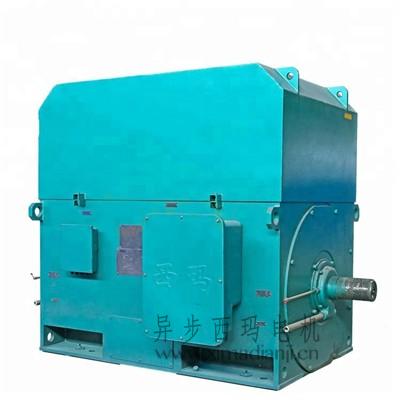

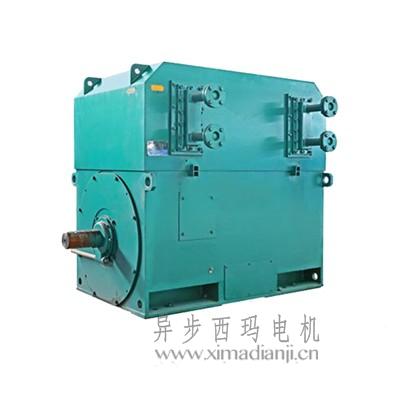

YXKS系列高效高壓電機(6KV/10KV)
YXKS系列高效高壓電機(6KV/10KV)產品概述
YXKS系列高效高壓電機,電壓等級為6KV、10KV兩種。
該系列電機的開發采用了的分析技術,制造中采用的材料與科學的加工工藝,使得系列電機具有、噪聲低、振動小、可靠性高和安裝維修方便等優點。
YXKS系列高效高壓電機相關引用標準
JB/T 12730-2016《YKK、YXKK系列高壓三相異步電動機技術條件及能效分級(機座號355-630)》
JB/T 12729-2016《YKK、YXKK系列10KV三相異步電動機技術條件及能效分級(機座號400-630)》
GB 30254-2013《高壓三相籠型異步電動機能效限定值及能效等級》
YXKS系列高效高壓電機型號說明(以YXKK500-4為例)
YXKK—封閉帶空-空冷卻器的籠型轉子異步電動機;
500—代表電機中心高500mm;
4—代表4級;
YXKS系列高效高壓電機基本參數
(1)額定電壓:6KV或10KV(可根據需要制造特殊電壓)
(2)額定頻率:50Hz(可根據需要制造60Hz)
(3)工作制:S1連續工作
(4)防護等級:IP54/IP55
(5)冷卻方式:IC611/IC616
(6)電機結構形式安裝方式:IMB3
(7)絕緣等級:F級
YXKS系列高效高壓電機結構特點
該系列電機采用箱式外型,機座由鋼板焊接成形,這使得電機具有剛度好、重量輕的特點,電機結構的優化設計也使得系列電機具有便于安裝和維護的優點。
定、轉子沖片由低損耗的無取向冷軋硅鋼片沖制而成。
定子采用外裝壓結構,定子繞組采用F級絕緣材料,線圈端部采用可靠固定綁扎,線圈的端部接線完成以后,需經匝間脈沖電壓實驗,并采用真空壓力浸漬無溶劑漆(VPI)工藝處理。
鼠籠轉子有鑄鋁和銅條兩種結構,采用可靠的鑄鋁工藝或焊接工藝制造而成,并經過動平衡校驗,因此電動機運行平穩可靠。
軸承采用滾動軸承與滑動軸承兩種結構形式,依電機功率大小、使用工礦及轉速而定。
