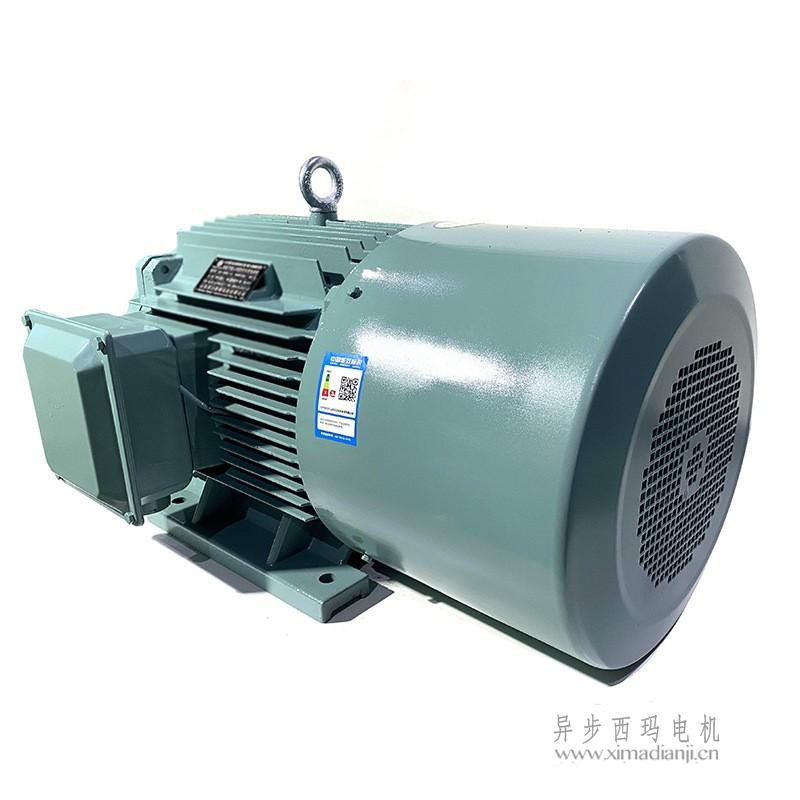

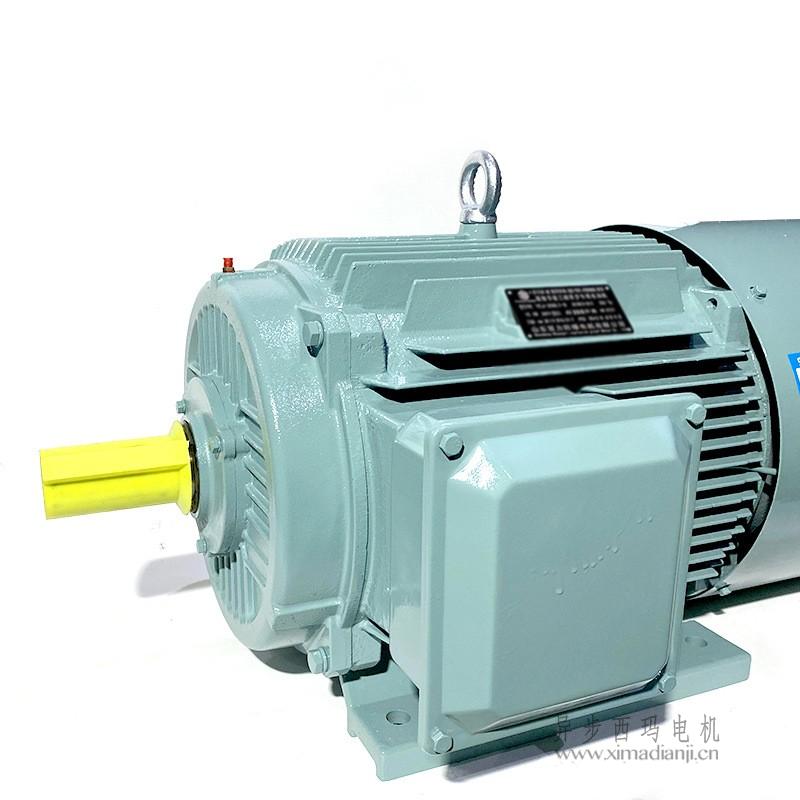

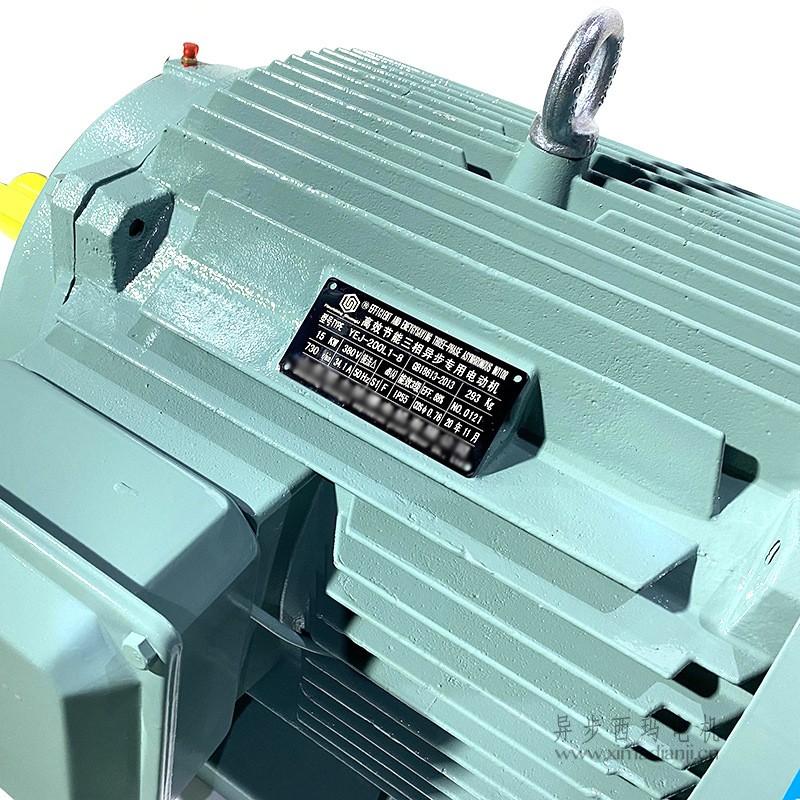

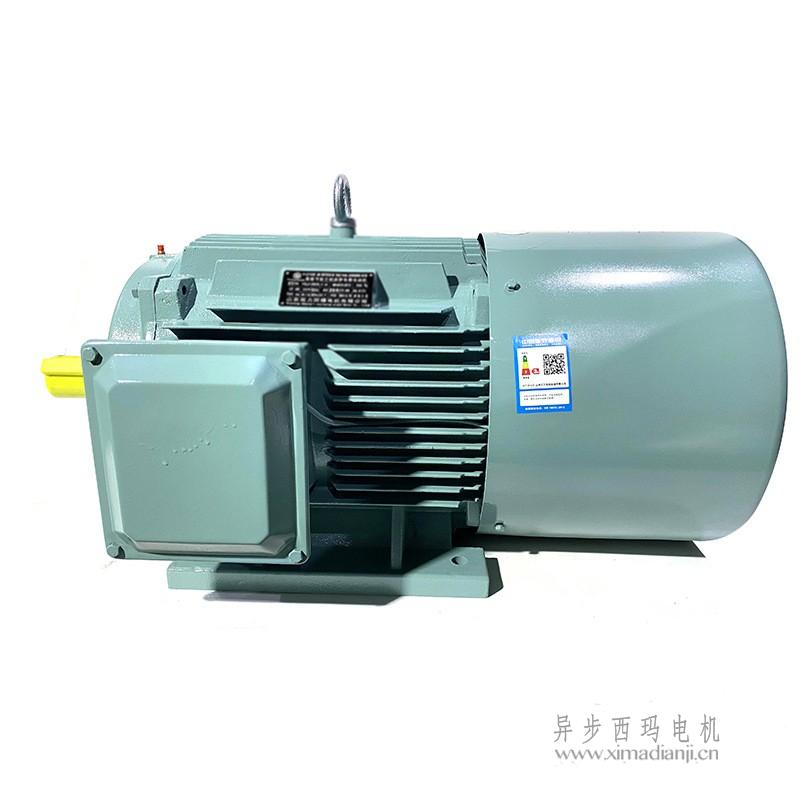

YVFEJ2系列變頻調速電磁制動三相異步電機
YVFEJ2系列變頻調速電磁制動三相異步電機是我公司研制開發的新型產品之一,其產品結構為YEJ2和YVF2兩系列相結合,即在YVF系列電動機的非軸伸端將軸延伸出來裝有電磁制動器;其性能滿足YVF2系列電機技術標準,要產品與電子變頻器聯合使用,可實現轉速150~2750r/min范圍內的無級調速并帶電磁制動,電機在任意轉速下,當電磁制動電源失電時電機在短時間內停轉,空載制動時間隨機座號由大到小,約為0.5~0.45秒。制動器電動機廣泛應用于各類無級調速并需制動的機械設備,交通運輸、冶金、紡織印染、化工、礦工、建筑等行業的設備作為驅動力。
YVFEJ2系列變頻調速電磁制動三相異步電機產品相關參數:
控制器電源:機座中心高≤100mm;交流220V(整流后直流99V)
機座中心高: ≥112mm;交流380V(整流后直流170V)
功率范圍:0.55~45KW
額定電壓:380V(其他電壓頻率需另訂協議)
額定頻率:50Hz(或60Hz)
機座中心高:80~225mm
防護等級:IP54
工作制:S1
YVFEJ2系列變頻調速電磁制動三相異步電機技術數據型號
型號 | 功率kw | 電流(A) | 額定轉矩(N.m) | 恒轉矩變頻范圍(Hz) | 恒功率變頻范圍(Hz) | 靜制動力矩(N.m) | 空載制動時間(S) | 勵磁功率(W) | 堵轉轉矩額定轉矩Tst/TN | 堵轉電流額定電流Tst/IN | 最大轉矩額定轉矩TMax/TN | 最小轉矩額定轉矩TMax/TN |
YVFEJ2-80M1-4 | 0.55 | 1.5 | 3.5 |
5-50 |
50-100 | 7.5 | 0.2 | 30 |
2 |
9 |
2.8 | 1.7 |
YVFEJ2-80M2-4 | 0.75 | 2 | 4.7 | 73 | 0.2 | 30 |
1.6 | |||||
YVFEJ2-90S-4 | 1.1 | 2.8 | 7 | 15 | 0.2 | 50 | ||||||
YVFEJ2-90L-4 | 1.5 | 3.7 | 9.5 | 15 | 0.2 | 50 | ||||||
YVFEJ2-100L-4 | 2.2 | 5.1 | 14 | 30 | 0.2 | 65 |
1.5 | |||||
YVFEJ2-100L2-4 | 3 | 6.8 | 19 | 30 | 0.2 | 65 | ||||||
YVFEJ2-112M-4 | 4 | 8.7 | 25.4 | 40 | 0.25 | 80 | ||||||
YVFEJ2-132S-4 | 5.5 | 11.4 | 35 | 75 | 0.25 | 90 |
1.4 | |||||
YVFEJ2-132M-4 | 7.5 | 15.3 | 47.7 | 75 | 0.25 | 90 | ||||||
YVFEJ2-160M-4 | 11 | 22.1 | 70 | 150 | 0.35 | 150 | ||||||
YVFEJ2-160L-4 | 15 | 30.1 | 95.5 | 150 | 0.35 | 150 | ||||||
YVFEJ2-180M-4 | 18.5 | 35.4 | 117.1 | 200 | 0.35 | 150 | ||||||
YVFEJ2-180L-4 | 22 | 41.6 | 140.9 | 200 | 0.35 | 150 |
1.2 | |||||
YVFEJ2-200L-4 | 30 | 55.9 | 190.9 | 300 | 0.45 | 200 | ||||||
YVFEJ2-225S-4 | 37 | 68.2 | 235.5 | 450 | 0.45 | 200 | ||||||
YVFEJ2-225M-4 | 45 | 82.5 | 286.4 | 450 | 0.45 | 200 | 1.1 |
