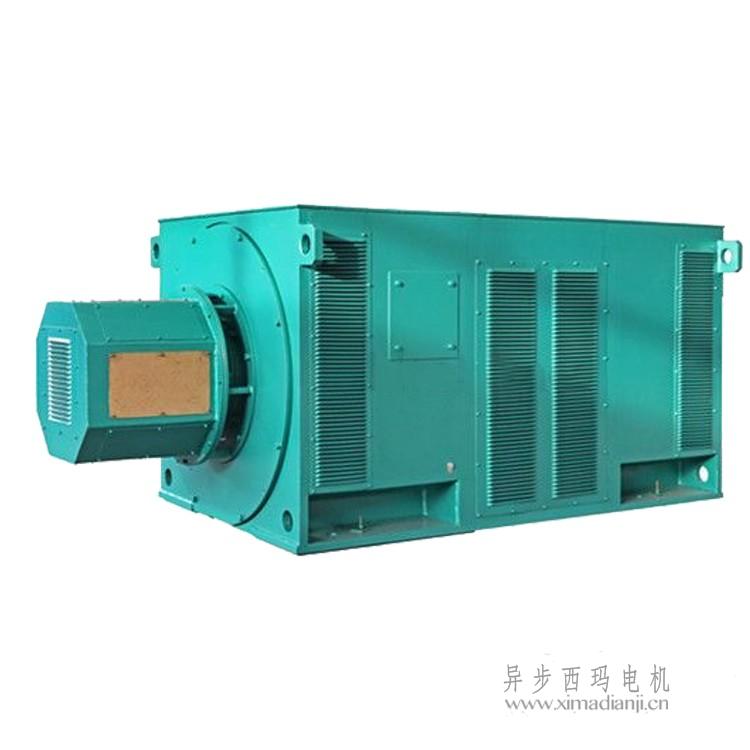

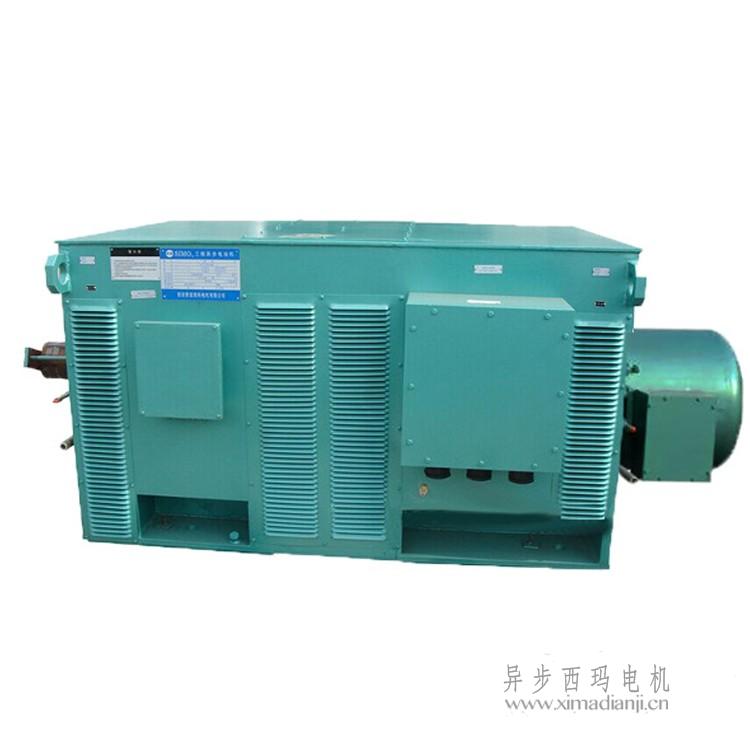

YR系列10KV中型高壓電機
YR系列10KV中型高壓電機產品概述:
YR系列中型高壓三相繞線式異步電動機是本公司采用ABB高壓三相異步電動機技術等級標準,并結合我公司多年高壓電動機制造實踐經驗而建立的重要產品系列。 本系列異步電機的功率等級,安裝尺寸,電氣性能均符合國家標準GB755《旋轉電機基本技術要求》,國際電工委員會IEC標準。
本系列電動機各部分機械尺寸,公差符合國家標準GB1800-1804和國際標準化委員會ISO標準。本系列電動機的外殼防護等級根據G84942.1和IEC34-5《電機外殼防護分級》為IP23開啟式電動機,如果用戶需要其他防護等級如IP44、IP54可另行協商。本系列電動機的冷卻方法根據G81993和IEC34-6《電機冷卻方法》的標準為IC01,如果用戶要求其他冷卻方法可另行協商。本系列電動機基本安裝方式為臥式帶底腳(IMB3)結構,符合GB997和IEC34-7《電機結構及安裝型式代號》的規定。
YR系列10KV中型高壓電機產品特點:
YR系列高壓三相異步電動機具有高效、節能、噪聲低、振動小、重量輕、性能可靠、安裝維修方便等優點。
YR系列10KV中型高壓電機產品用途:
YR系列高壓三相異步電動機能在較小的起動電流下,提供加大的起動轉矩,并且能在一定范圍內調速,適用于:饋電線路容量不足以起動鼠籠轉子電動機;起動時間較長和起動比較頻繁;需要小范圍調速的場合。如:拖動卷揚機、軋機、拉絲機等。
YR系列10KV中型高壓電機產品結構:
YR系列高壓三相異步電動機采用F級絕緣結構,軸承結構按IP54設計,H355~630采用脂潤滑,H710~1000采用滑動軸承強迫稀油潤滑。
YR系列高壓三相異步電動機結構及安裝型式為IMB3,定額是以連續工作制(S1)為基準的連續定額,電動機的額定頻率為50Hz,額定電壓為6KV、10KV,其它電壓等級或特殊要求,在訂貨時可與用戶共同商定。
YR系列10KV中型高壓電機產品技術參數表:
型號 | 功率(kW) | 同步轉速(r/min) | 額定電流(A) | 效率(%) | 功率因數 | 轉子 | 最大轉 矩倍數 | 重量 | |
電壓 | 電流 | ||||||||
YR4501-4 | 315 | 1500 | 23.4 | 92.5 | 0.84 | 482 | 413 | 1.8 | 3550 |
YR4502-4 | 355 | 26.3 | 92.8 | 482 | 453 | 3600 | |||
YR4503-4 | 400 | 29.2 | 93.1 | 0.85 | 527 | 463 | 3700 | ||
YR4504-4 | 450 | 32.8 | 93.3 | 613 | 472 | 3780 | |||
YR4505-4 | 500 | 36.3 | 93.6 | 645 | 505 | 3900 | |||
YR4506-4 | 560 | 40.6 | 93.8 | 742 | 452 | 4000 | |||
YR5001-4 | 630 | 1500 | 45.4 | 94.2 | 0.85 | 763 | 549 | 1.8 | 4350 |
YR5002-4 | 710 | 51.0 | 94.6 | 816 | 568 | 4500 | |||
YR5003-4 | 800 | 56.7 | 94.7 | 0.86 | 897 | 577 | 4650 | ||
YR5004-4 | 900 | 63.7 | 94.8 | 1011 | 585 | 4800 | |||
YR5005-4 | 1000 | 70.7 | 94.9 | 1121 | 597 | 5000 | |||
YR5601-4 | 1120 | 1500 | 78.2 | 95.1 | 0.87 | 953 | 751 | 1.8 | 6500 |
YR5602-4 | 1250 | 87.1 | 95.2 | 1064 | 765 | 6700 | |||
YR5603-4 | 1400 | 97.5 | 95.3 | 1192 | 779 | 6900 | |||
YR6301-4 | 1600 | 1500 | 100.0 | 95.4 | 0.88 | 1226 | 834 | 1.8 | 8450 |
YR6302-4 | 1800 | 123.7 | 95.5 | 1362 | 865 | 8600 | |||
YR6303-4 | 2000 | 137.3 | 95.6 | 1533 | 853 | 8900 | |||
YR4503-6 | 280 | 1000 | 21.6 | 92.2 | 0.81 | 463 | 387 | 1.8 | 3700 |
YR4504-6 | 315 | 24.3 | 92.4 | 520 | 395 | 3780 | |||
YR4505-6 | 355 | 27.3 | 92.6 | 540 | 401 | 3900 | |||
YR4506-6 | 400 | 30.7 | 92.8 | 589 | 406 | 4000 | |||
YR5001-6 | 450 | 1000 | 34.5 | 93.1 | 0.81 | 718 | 409 | 1.8 | 4100 |
YR5002-6 | 500 | 38.2 | 93.4 | 808 | 413 | 4200 | |||
YR5003-6 | 560 | 42.6 | 93.6 | 923 | 427 | 4350 | |||
YR5004-6 | 630 | 47.3 | 93.8 | 0.82 | 994 | 434 | 4500 | ||
YR5005-6 | 710 | 53.2 | 94.0 | 1077 | 447 | 4650 | |||
YR5601-6 | 800 | 1000 | 58.3 | 94.3 | 0.84 | 995 | 518 | 1.8 | 6250 |
YR5602-6 | 900 | 65.5 | 94.5 | 1078 | 531 | 6500 | |||
YR5603-6 | 1000 | 71.7 | 94.7 | 0.85 | 1175 | 544 | 6700 | ||
YR5604-6 | 1120 | 80.2 | 94.9 | 1293 | 556 | 6900 | |||
YR6301-6 | 1250 | 1000 | 89.3 | 95.1 | 0.85 | 1293 | 592 | 1.8 | 8450 |
YR6302-6 | 1400 | 99.8 | 95.3 | 1436 | 607 | 8600 | |||
YR6303-6 | 1600 | 113.9 | 95.4 | 1616 | 626 | 8900 | |||
YR5001-8 | 280 | 750 | 21.6 | 92.2 | 0.75 | 520 | 363 | 1.8 | 4000 |
YR5002-8 | 315 | 26.3 | 92.3 | 563 | 380 | 4100 | |||
YR5003-8 | 355 | 29.5 | 92.5 | 614 | 384 | 4200 | |||
YR5004-8 | 400 | 33.2 | 92.8 | 675 | 388 | 4350 | |||
YR5005-8 | 450 | 36.2 | 93.1 | 0.77 | 750 | 392 | 4500 | ||
YR5006-8 | 500 | 37 | 93.3 | 844 | 395 | 4650 | |||
YR5601-8 | 560 | 750 | 40.9 | 93.6 | 0.79 | 901 | 403 | 1.8 | 6250 |
YR5602-8 | 630 | 45.9 | 93.8 | 965 | 423 | 6500 | |||
YR5603-8 | 710 | 51.6 | 94 | 1039 | 443 | 6700 | |||
YR5604-8 | 800 | 58.1 | 94.2 | 1126 | 461 | 6900 | |||
YR6301-8 | 900 | 750 | 64.4 | 94.4 | 0.82 | 1126 | 513 | 1.8 | 8450 |
YR6302-8 | 1000 | 71.4 | 94.6 | 1228 | 526 | 8600 | |||
YR6303-8 | 1120 | 83.2 | 94.8 | 1351 | 533 | 8900 | |||
YR5003-10 | 250 | 600 | 21.9 | 91.4 | 0.72 | 539 | 306 | 1.8 | 4200 |
YR5004-10 | 280 | 24.5 | 91.7 | 539 | 353 | 4350 | |||
YR5005-10 | 315 | 27.4 | 92.1 | 635 | 329 | 4500 | |||
YR5006-10 | 355 | 30.9 | 92.2 | 635 | 373 | 4650 | |||
YR5601-10 | 400 | 600 | 33.8 | 92.4 | 0.74 | 710 | 365 | 1.8 | 5800 |
YR5602-10 | 450 | 37.3 | 92.8 | 0.75 | 795 | 374 | 6000 | ||
YR5603-10 | 500 | 41.4 | 93 | 910 | 367 | 6250 | |||
YR5604-10 | 560 | 45.6 | 93.2 | 0.76 | 600 | 618 | 6500 | ||
YR5605-10 | 630 | 51.2 | 93.4 | 649 | 642 | 6700 | |||
YR6301-10 | 710 | 600 | 56.1 | 93.7 | 0.78 | 1039 | 421 | 1.8 | 7950 |
YR6302-10 | 800 | 63.1 | 93.8 | 1228 | 403 | 8450 | |||
YR6303-10 | 900 | 70.9 | 93.9 | 1351 | 426 | 8600 | |||
YR6304-10 | 1000 | 78.7 | 94.1 | 1501 | 438 | 8900 | |||
YR5601-12 | 280 | 500 | 24.6 | 91.4 | 0.72 | 544 | 320 | 1.8 | 8500 |
YR5602-12 | 315 | 27.5 | 91.5 | 593 | 329 | 6000 | |||
YR5603-12 | 355 | 31.8 | 91.6 | 653 | 337 | 6250 | |||
YR5604-12 | 400 | 34.9 | 91.8 | 721 | 342 | 6500 | |||
YR5605-12 | 450 | 39.1 | 92.2 | 808 | 341 | 6700 | |||
YR6301-12 | 500 | 500 | 42.8 | 92.4 | 0.73 | 567 | 579 | 1.8 | 7950 |
YR6302-12 | 560 | 47.1 | 92.8 | 0.74 | 607 | 605 | 8450 | ||
YR6303-12 | 630 | 49.2 | 93.1 | 708 | 584 | 8600 | |||
YR6304-12 | 710 | 59.3 | 93.4 | 778 | 601 | 8900 |
