Z4系列直流電動機-Z4-200-31-90KW-Z4直流電機廣泛使用于冶金、機床、造紙、染織、印刷、水泥、塑料等工業部門,適用于調速范圍廣、過載能力1.6倍的電力拖動調速系統。恒功率弱磁向上調速范圍,對于不同規格可以達到額定轉速的1.0~3.8倍,恒轉矩降低電樞電壓向下調速最低可到20r/min。
Z4-200-31-90KW-Z4直流電機不僅可用直流電源供電 ,也適用于靜止整流電源供電,轉動慣量小,有較好的動態性能,并能承受較高的負載變化率。適用于需要平滑調速、效率高、自動穩速、反應靈敏的控制系統。本直流電動機的定額為連續工作制的連續定額,在海拔不超過1000m,環境空氣溫度不超過40℃的地區,電動機能定額運行。采用F級絕緣,經久耐用。
Z4系列直流電動機的功率范圍由1.5千瓦到600千瓦,共分三十七個等級。額定電壓有160伏、440伏兩種,額定轉速有3000、1500、750、600、500、400、300、200r/min九種。勵磁方式為他勵,勵磁電壓為180伏。除上述規定外,根據用戶需要也可以派生出其他的功率、電壓、轉速及勵磁電壓值。
額定電壓為160伏的電動機,在單相橋式整流器供電情況下一般需要帶電抗器工作,外接電抗器的電感數值在銘牌上注明。額定電壓為440伏的電動機,均不需外接電抗器。

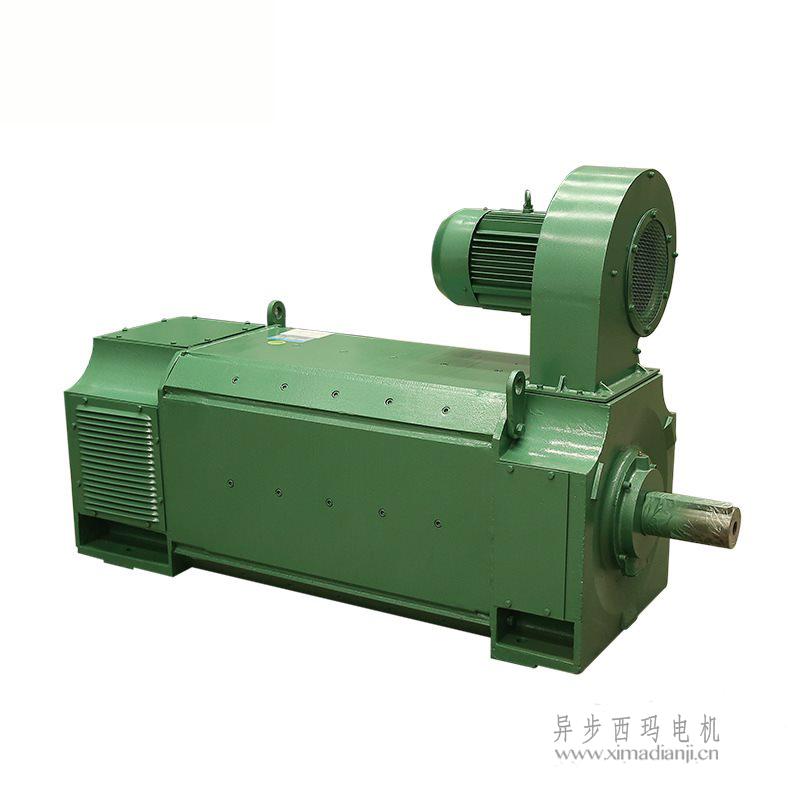

Z4-200-31-90KW-Z4直流電機為八角形全疊片機座,這比圓形機座能更好地利用空間,在相同的輸出情況下,它的中心高較圓形機座結構顯著減小,當用靜止整流電源供電時,它能在動態條件下經受電流波動和負載電流的快速變化。一般機座不帶底腳,電機底腳放在端蓋上,這樣可以減小電機振動。
Z4-200-31-90KW-Z4直流電機一般不帶串勵繞組,適用于反正轉的自動控制設備中。根據用戶需要也可以制成串勵繞組。中心高100mm至280mm設計成無補償繞組的電動機,中心高315mm到450mm設計成有補償繞組的電動機。
Z4-200-31-90KW-Z4直流電機的基本冷卻方式為IC06,即自帶豉風機的外通風。并有多種派生形式,如自通風型、封閉型等。外殼基本防護等級為IP23S。
Z4-200-31-90KW-Z4直流電機的結構及安裝型式為IMB3、IMB35、IMB5、IMV1、IMV15(具體見表一),電機安裝尺寸除地腳孔軸向距離(B尺寸外),其余尺寸均符合IEC標準。出線盒位置從轉動端視之在機座的右側,如果用戶要求出線盒置于機座的另一側,訂貨時應注明。電動機輸出軸為單軸伸,如果用戶要求也可以制成雙軸伸,電機的旋轉方向從軸伸端視為順時針向旋轉。電動機的傳動方式為彈性聯軸器聯接,也可用于一定徑向力的傳動方式。
根據用戶需要電動機可附裝測速發電機,脈沖發生器和離心開關,具體要求在訂貨時商定。
